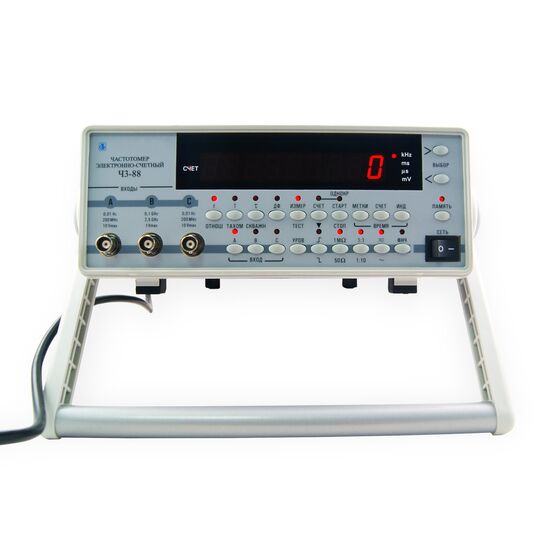

Частотомеры Ч3-88

Печать

Описание

Вход В (синусоидальный сигнал) - диапазон 100 - 2500 МГц
Вход А, С (синус, импульс) - диапазон 0,01 - 200 МГц
Время счета: вход А, С – 1, 10, 10², 10³, 10⁴ мс; вход В – (16•1), (16•10), (16•10²), (16•10³), (16•10⁴) мс
Число усред. период. вх. сигнала - 1, 10, 10², 10³, 10⁴
Период меток времени – 10^-7, 10^-6, 10^-5, 10^-4, 10^-3
Измерение скважности по входам А, С – 1,000001- 999999999
Отношение частот в каналах: А/С и С/А - 0,0001- 999999999; В/С - 0,5 – 999999999
Кварцевый термостатированный генератор
Номинальное значение частоты – 5 МГц
Погрешность: ± 5•10^-8- за 30 суток, ± 10^-7- за 12 месяцев
9 десятичных разрядов
Габаритные размеры (НхВхL) - 285х106х345 мм
Масса: 4 кг

Опорный генератор: 1х10^-7 за 12 мес.
Условия эксплуатации: - 10° С …+50° С

Документы

Описание типа

Размер 2,39 МБ

Частотомер электронно - счетный Ч3-88 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты. Основные функции: измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов; измерение частоты по входу В; измерение отношения частот – каналов А/С, С/А, В/С; ФНЧ, встроенный аттенюатор, индикатор – девять десятичных разрядов; запуск процесса измерений - однократный, внутренний, внешний или программный; работа от внешнего опорного генератора; работа по интерфейсу USB 2.0.

Характеристики

Диапазон измерения частот по входам «А», «С» :
Форма измеряемых сигналов	Синусоидальная и импульсная любой полярности
Диапазон измеряемых частот	0,01 Гц – 200 МГц
Уровень входного сигнала при входном сопротивлении 1 МОм :
Для синусоидального сигнала	0,02 - 10 В
Для импульсного сигнала	0,05 - 10 В
